高精度偏擺送料解決方案｜提升材料利用率與沖壓穩定性

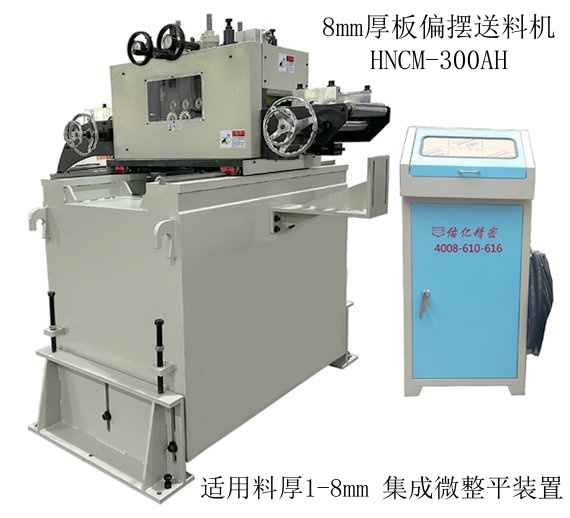

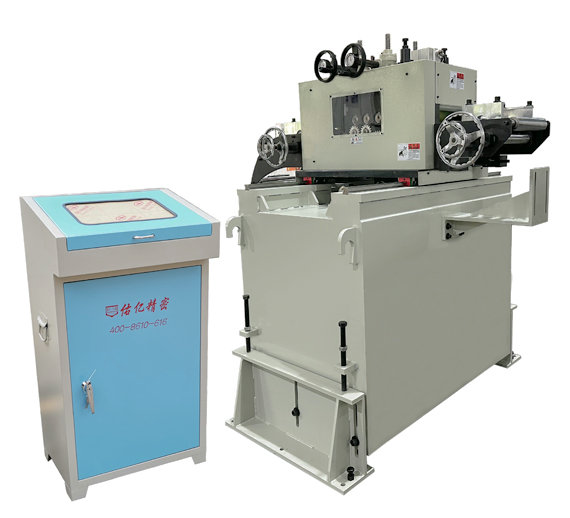

在中厚板沖壓生產過程中，材料跑偏、應力集中、拉伸不穩定等問題，往往成為影響產品質量與生產效率的關鍵因素。針對這一行業痛點，佑億精密推出厚板偏擺送料機，專為1–8mm厚板材料高精度送料與高穩定性沖壓應用而設計，廣泛適用于汽車結構件、新能源電池殼體、五金拉伸件等領域。

核心參數

· 材料寬度：300mm

· 材料厚度：1.0–8.0mm

· 送料長度：9999.99mm

· 送料精度：±0.02mm

· 偏擺行程：300mm

產品核心優勢

高精度偏擺控制｜顯著提升材料利用率

采用左右偏擺數控送料方式，可根據排樣需求靈活調整送料路徑，相較傳統直線送料方式，材料利用率提升約30%，有效降低生產成本，特別適用于圓片落料及不規則排樣工藝。

穩定處理8mm厚板｜送料更順暢

設備采用高剛性結構設計，結合雙伺服驅動系統，能夠穩定處理最大8mm厚板材料，在高強度沖壓環境下依然保持送料順暢、不抖動、不跑偏。

表面保護設計｜避免材料刮傷拉花

送料輪采用包膠結構設計，有效減少金屬表面壓痕及劃傷問題，特別適用于表面質量要求較高的材料，如鋁板、不銹鋼及鍍層材料。

微整平裝置加持｜提升材料平整度

入料口加裝微整平機構（上3下2結構），在送料前對材料進行預處理，釋放內應力，提高材料平整度，為后續拉伸、成型工序提供更穩定的材料狀態，有效減少：

· 開裂

· 起皺

· 尺寸不穩定

高精密傳動系統｜確保長期穩定運行

采用臺灣進口絲桿與滑軌，搭配側齒輪驅動結構，齒輪經高頻處理，精度達到7級標準，確保設備在長期高負荷運行下依然保持穩定精度。

標準配置

· 氣缸壓料裝置

· 觸摸屏獨立控制電箱

· PLC控制系統（匯川/三菱）

· 匯川伺服馬達 ×2

· 臺灣進口絲桿與滑軌

· 上下送料輪包膠處理

· 獨立安裝腳架

· 偏擺數控系統

技術亮點解析

雙伺服驅動系統
實現送料與偏擺同步控制，提高送料響應速度與定位精度。

側齒輪驅動結構
傳動效率高，耐磨性強，適用于厚板高負載工況。

高頻淬火齒輪
提升齒輪硬度與使用壽命，減少長期使用精度衰減問題。

應用領域

厚板偏擺送料機廣泛應用于以下行業：

· 汽車沖壓結構件（加強板、支架件）

· 新能源電池結構件（殼體、蓋板）

· 金屬圓片落料生產

· 五金拉伸件

· 家電厚板沖壓件

適用工藝

· 偏擺落料

· 圓片沖壓

· 多工位拉伸

· 高強度板材沖壓
