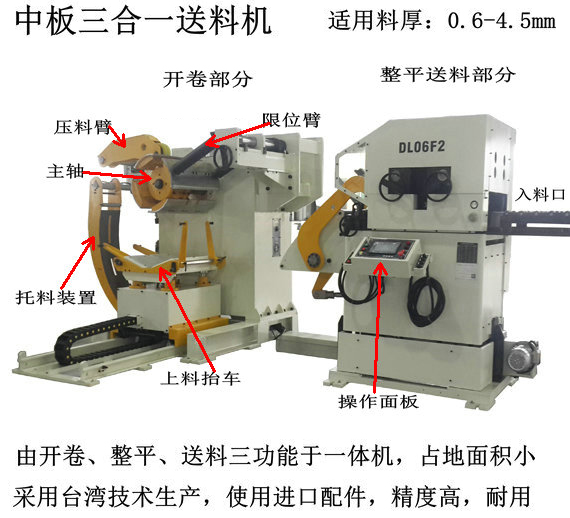

中板三合一送料機圖片

中板三合一送料機適用料厚范圍：0.5-4.5mm，材料厚超過4.5mm可選用厚板三合一送料機，

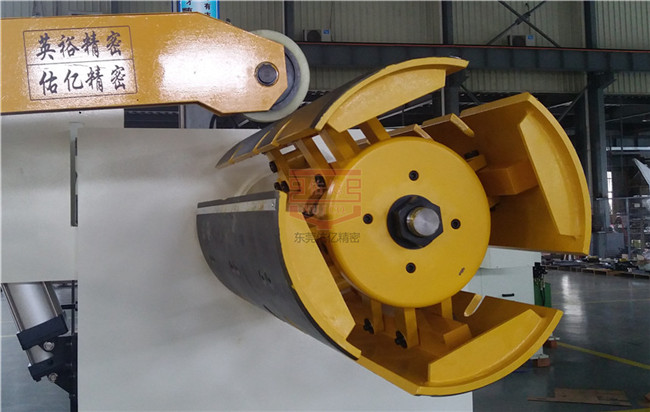

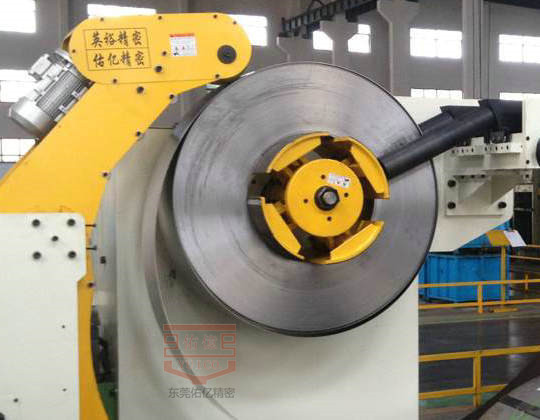

佑億三合一送料機都有加裝壓料臂：當材料上到料架上，壓料臂把材料壓住，預防打開料卷時材料彈出來傷到人及運行中壓緊材料，防止料卷散料（不會(huì )擔心材料彈出傷人問題）

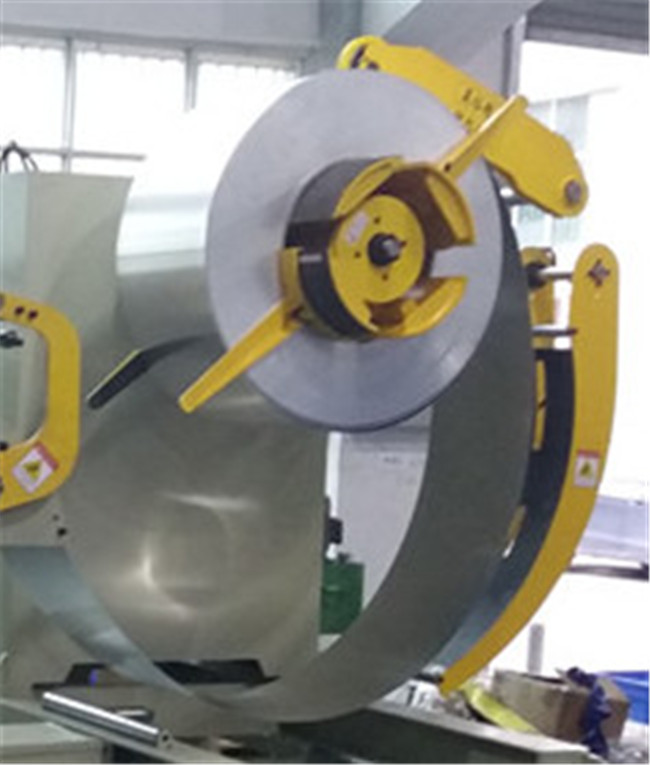

三合一中配有托料裝置：當料卷開卷時托舉料頭，結合入料壓臂使其平順送入整平裝置

中板三合一開卷送料機特性：

1、三合一送料機集送料、矯正、料架三機一體全自動送料裝置，高技術，高精密，高效率，在沖床周邊設備系列產品上可說是矯正送料機的頂點表現，其功能及優點特多，省空間，耐用，操作簡單，對特長、特寬、較厚材料等效果特別好，在工業界一致被認為先進之自動送料裝置。
2、滾輪整平機與送料機安置于同一機臺上，可減少送料與整平時誤差達到高精度要求，安裝時方便且不占空間

3、 中板三合一送料機整平輥放松部分由標準型的由氣缸來完成放松改為活塞缸完成放松，適用于料厚0.3mm～4.5mm、寬度70mm～1500mm的卷料的沖壓整平送料。

4、料架主軸采用油壓擴張系統，料卷卷筒采用楔形式滑塊結構，自動鎖緊，放松卷料，放料寬度由兩擋料輥用螺桿進行調節，放料時由氣缸提升外擋料輥避讓材料，方便進行材料的裝卸，可靠性高，勞動強度低，安全性好，并配備壓料臂，使材料不會(huì )松散，放料采用對射光電感應系統，自動放料，同時采用氣動托起材料，控制材料的弧度使入料順暢。

5、采用二棍夾送壓料結構型式，電機經減速器、帶動上下夾送輥工作，把料頭送進校平主機。

6、整平采用四蝸輪蝸桿進行調節，由手輪旋轉蝸桿傳動蝸輪，帶動上滑塊進行升降，準確顯示調整量。

7、整平放松采用偏心式結構，采用雙氣缸實現，整平時氣缸通氣，上滑塊由氣缸活塞帶動壓下，放松時，氣缸由提升滑塊放松材料。因放松時排氣管路中安裝有極速排氣閥，故放松速度快。

8、蝸輪升降裝置，使送料高度在100范圍內調整適用于客戶不同規格的產品模具高度，調整方便省力可靠。

沖床加裝三合一送料機的好處：

1、高精度：杜絕產品過長過短送料

2、高效率：一分鐘送料可達18米是人工送料的5倍

3、省材料：材料利用率高達85%以上并減少儲存空間
4、省時間：節省換料時間提升生產效率
5、省人工：多人看一臺沖床、剪板機轉化成由一人可操控多臺沖壓自動化生產線，且無工傷，為企業大大減少成本。

選購配置
■送料線高度電動調節裝置；
■油壓自動上料臺車；
■給油功能
■剪切功能

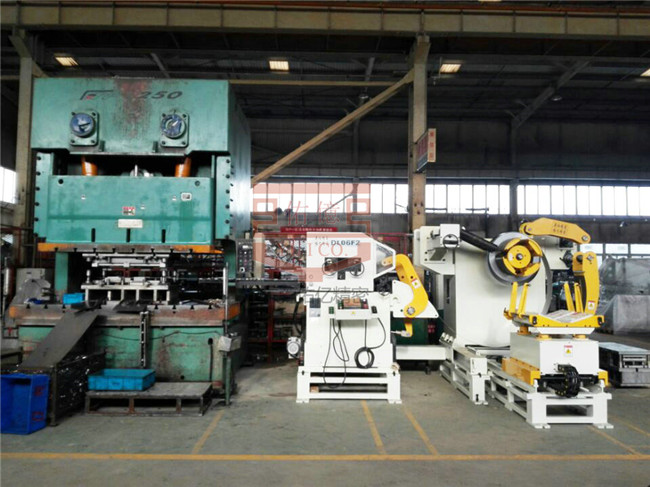

中板三合一伺服送料機配沖床安裝實例

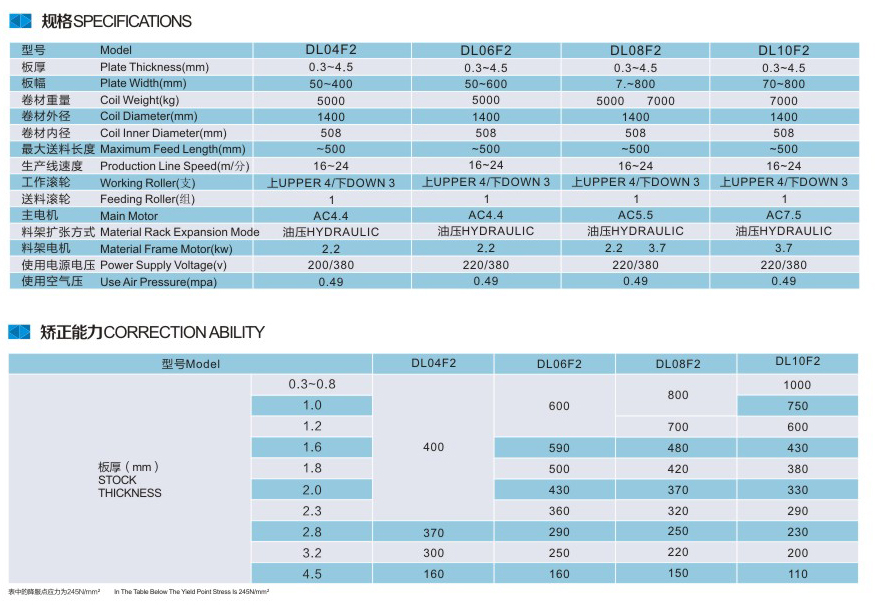

中板三合一送料機參數規格表：

以上是標三合一標準參數規格，如有不同可來電按客戶要求定制4008610616
