產品說明
厚板三合一自動送料機結構：
1、本機采用電腦NC控制系統,更具人性化的設計.適合各種金屬片之送料及矯正；適合1-6.0厚之廣泛材料，針對節省空間及容易操作而設計。
2、適合于各種五金、電子、電器、玩具及汽車零件之連續沖壓加工，送料矯正，準確耐用；料卷裝置，使用油壓擴張，材料送至沖模內，無需人工入料，省人力，安全高。
3、本機全采用進口日制伺服馬達、電器箱電子零件及控制器等,產品故障率低，壽命長
4、簡潔之構造設計，維修保養、管理均簡單化，并加強操作者作業之安全性 ；滾輪鍍鉻，高精度，非常耐用
5、可任意設定送料長度，操作容易，安全及穩定性高，將卷料前端壓平方便材料進入滾輪。馬達帶動壓料臂裝置，可使材料不會(huì )松散。
6、入料導弧升級裝置，可高效率及簡捷的入料；料架馬達采變頻馬達傳動，可以送料機同步。
7、本機型另有附加送料臺車機型可供選擇
厚板三合一伺服整平送料機標準配置：
■ 光電料弧控制系統
■ 送料出口導料架裝置
■ 壓料臂裝置
■ 送料線高度采用絲桿蝸輪調整裝置
■ 料架含空壓碟式剎車裝置
■ 料弧控制滾輪
■ 材料變頻調速
三合一開卷整平送料機選購配置
■ 送料線高度電動調節裝置
■ 油壓自動上料臺車
厚料三合一開卷整平送料機技術參數表
|
型式 |
DL04F3 |
DL06F3 |
DL08F3 |
DL10F3 |
DL13F3 |
|
材料厚度 |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
|
材料寬度 |
70-400mm |
70-600mm |
70-800mm |
70-1000mm |
70-1300mm |
|
送料滾輪 |
1組 |
1組 |
1組 |
1組 |
1組 |
|
矯正滾輪 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
|
出料速度 |
16m/min |
16m/min |
16m/min |
16m/min |
16m/min |
|
卷料重量 |
5噸 |
5噸 |
5噸 |
7噸 |
8噸 |
|
卷料內 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
|
卷料外徑 |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
|
送料功率 |
AC5.5Kw |
AC5.5Kw |
AC7.5Kw |
AC11Kw |
AC11Kw |
|
料架功率 |
AC2.2Kw |
AC2.2Kw |
AC3.7Kw |
AC3.7Kw |
AC3.7Kw |
|
卷料擴張方式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
|
空氣壓力 |
5Kg |
5Kg |
5Kg |
5Kg |
5Kg |
|
送料高度 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |

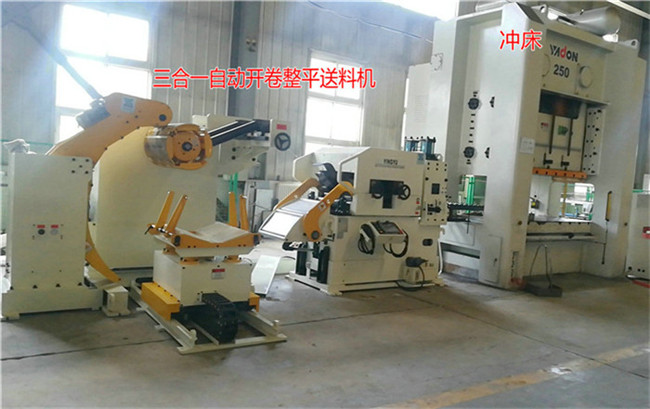

生產線實例
厚板三合一沖壓送料機新能源沖壓生產線視頻
